Cuando se trata de sistemas de calefacción eficientes y eficaces, los colectores de calefacción hidrónicos desempeñan un papel indispensable. Como proveedor experimentado de colectores de calefacción hidrónica, he sido testigo de primera mano del impacto transformador que estos componentes pueden tener en una instalación de calefacción. En este blog, profundizaré en los requisitos de instalación de un colector de calefacción hidrónico, brindando información que es crucial tanto para los instaladores como para los usuarios finales.
Comprensión de los conceptos básicos de un colector de calentamiento hidrónico
Antes de pasar a los requisitos de instalación, es esencial comprender qué es un colector de calefacción hidrónico. Un colector de calefacción hidrónica es un componente clave en un sistema de calefacción hidrónica, que utiliza agua como medio de transferencia de calor. Distribuye agua caliente desde la caldera a múltiples circuitos de calefacción, como circuitos de calefacción por suelo radiante o radiadores, y luego devuelve el agua enfriada a la caldera. Esto permite el control individual de cada zona de calefacción, mejorando la eficiencia energética y el confort.
Selección de ubicación
El primer paso para instalar un colector de calefacción hidrónico es elegir la ubicación correcta. El colector debe instalarse en un área seca, bien ventilada y de fácil acceso para su mantenimiento. Un sótano, un cuarto de servicio o un armario mecánico suelen ser lugares ideales. La zona también debe estar cerca de la caldera y de las zonas de calefacción, ya que servirá para minimizar la longitud de las tuberías, reduciendo la pérdida de calor y la caída de presión.
Es importante asegurarse de que la ubicación esté libre de posibles fuentes de daño, como equipos pesados o humedad excesiva. Además, el piso o la pared donde se montará el colector debe ser lo suficientemente resistente para soportar su peso, especialmente cuando el colector está lleno de agua.
Requisitos de tubería
La tubería adecuada es crucial para el funcionamiento eficiente de un colector de calefacción hidrónico. El material de la tubería debe seleccionarse en función de los requisitos específicos del sistema, incluida la temperatura y la presión del agua. Los materiales de tubería comunes para sistemas de calefacción hidrónica incluyen cobre, PEX (polietileno reticulado) y acero inoxidable.
El cobre es una opción popular debido a su excelente conductividad térmica y durabilidad. PEX, por otro lado, es flexible, fácil de instalar y resistente a la corrosión. El acero inoxidable se utiliza a menudo en aplicaciones comerciales o de alta gama por su resistencia y longevidad.
El diámetro de la tubería debe calcularse cuidadosamente en función del caudal y los requisitos de presión del sistema. Las tuberías de tamaño insuficiente pueden provocar altas caídas de presión y un flujo reducido, mientras que las tuberías de gran tamaño pueden provocar una transferencia de calor ineficiente. También es importante asegurarse de que la tubería esté adecuadamente aislada para minimizar la pérdida de calor.
Montaje del colector

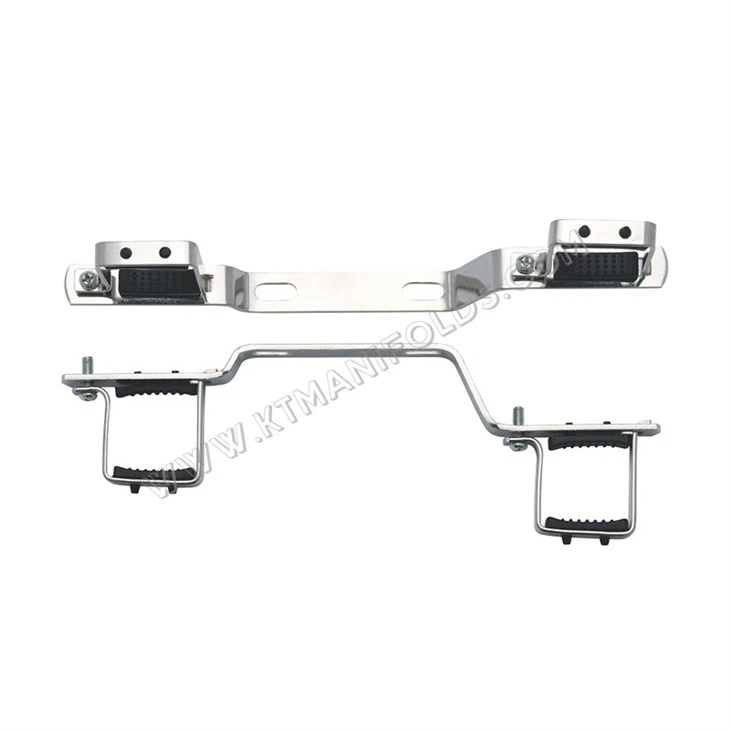

Una vez determinadas la ubicación y las tuberías, el siguiente paso es montar el colector. El colector debe montarse verticalmente en una pared utilizando soportes o colgadores adecuados. Es importante asegurarse de que el colector esté nivelado para evitar que se formen bolsas de aire en el sistema.
El colector debe instalarse a una altura que permita un fácil acceso a las válvulas y conexiones. Por lo general, debe montarse entre 36 y 48 pulgadas sobre el piso. Al montar el colector, asegúrese de dejar suficiente espacio a su alrededor para futuros ajustes y mantenimiento.
Conexión a las zonas de caldera y calefacción.
Después de montar el colector, es necesario conectarlo a la caldera y a las zonas de calefacción. La línea de suministro de la caldera debe conectarse a la entrada del colector y la línea de retorno debe conectarse a la salida. Es importante utilizar accesorios y sellos adecuados para evitar fugas.
Cada zona de calentamiento debe conectarse a un puerto separado en el colector. La conexión debe realizarse utilizando el material de tubería y los accesorios adecuados. También es importante instalar válvulas de cierre en cada zona para permitir el control y mantenimiento individual.
Ventilación y lavado de aire
El aire puede acumularse en un sistema de calefacción hidrónica, lo que puede provocar ruido, reducción de la eficiencia y daños a los componentes. Para evitar esto, se debe instalar una ventilación de aire en el punto más alto del colector o del sistema. Esto permite que el aire escape del sistema, asegurando una correcta circulación del agua.
Antes de iniciar el sistema, también es importante lavar las tuberías para eliminar cualquier residuo o contaminante. Esto se puede hacer haciendo correr agua a través del sistema durante un período de tiempo y luego drenándola. Lavar el sistema ayuda a prevenir obstrucciones y garantiza la confiabilidad del sistema a largo plazo.
Regulación de presión y flujo
La regulación adecuada de la presión y el flujo es esencial para el funcionamiento eficiente de un colector de calefacción hidrónico. Se debe instalar una válvula de alivio de presión en el colector para evitar la sobrepresurización del sistema. Esta válvula se abrirá y liberará agua si la presión en el sistema excede un cierto nivel.
También se pueden instalar medidores de flujo en cada zona para monitorear y ajustar el caudal. Esto permite un control preciso de la producción de calor en cada zona, garantizando un confort y una eficiencia energética óptimos.
Instalación del sistema de control
Un colector de calefacción hidrónico moderno suele venir con un sistema de control que permite el funcionamiento automatizado y el control de zonas individuales. El sistema de control se puede conectar a un termostato o a un sistema de gestión de edificios para ajustar la temperatura según la configuración deseada.
Al instalar el sistema de control, es importante seguir cuidadosamente las instrucciones del fabricante. El cableado debe instalarse y protegerse adecuadamente para evitar riesgos eléctricos. El sistema de control también debe programarse correctamente para garantizar que funcione de manera eficiente y efectiva.
Puesta en marcha y pruebas
Una vez completada la instalación, es necesario poner en servicio y probar el sistema. Esto implica llenar el sistema con agua, verificar si hay fugas y ajustar la presión y los caudales. El sistema debe funcionar durante un período de tiempo para garantizar que todos los componentes funcionen correctamente y que la temperatura en cada zona esté dentro del rango deseado.
Durante el proceso de prueba, es importante monitorear de cerca el sistema y realizar los ajustes necesarios. Esto puede incluir ajustar las válvulas, recalibrar el sistema de control o lavar el sistema nuevamente.
Conclusión
La instalación de un colector de calefacción hidrónico requiere una planificación cuidadosa y atención al detalle. Si sigue los requisitos de instalación descritos anteriormente, puede asegurarse de que su sistema de calefacción hidrónica funcione de manera eficiente, efectiva y confiable.
Como proveedor de colectores de calefacción hidrónica, me comprometo a brindar productos y soporte de alta calidad a nuestros clientes. Si estás en el mercado por unColector de calefacción hidrónica,Colector para calefacción por suelo radiante, oColector de calor, Le animo a que se comunique con nosotros para obtener más información. Podemos ayudarlo a seleccionar el producto adecuado para sus necesidades y brindarle orientación sobre el proceso de instalación. Ya sea contratista, instalador o usuario final, estamos aquí para ayudarlo a crear una solución de calefacción cómoda y energéticamente eficiente.
Referencias
- Manual ASHRAE de sistemas y equipos HVAC
- Guía de instalación y diseño de sistemas de calefacción hidrónica elaborada por varias asociaciones industriales
